概 述

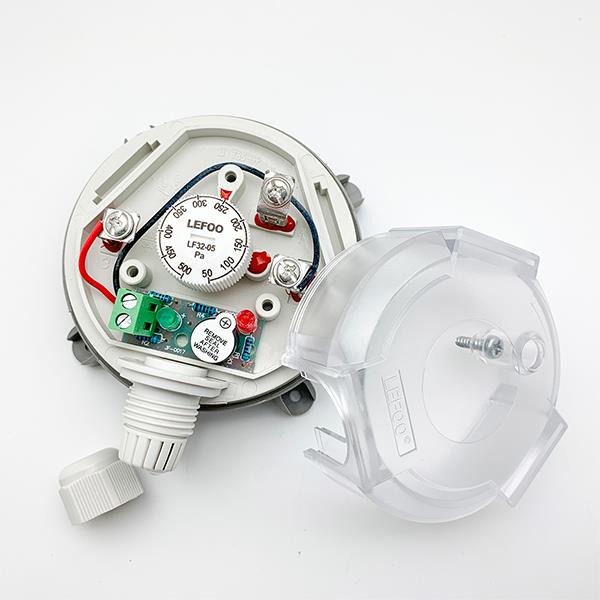

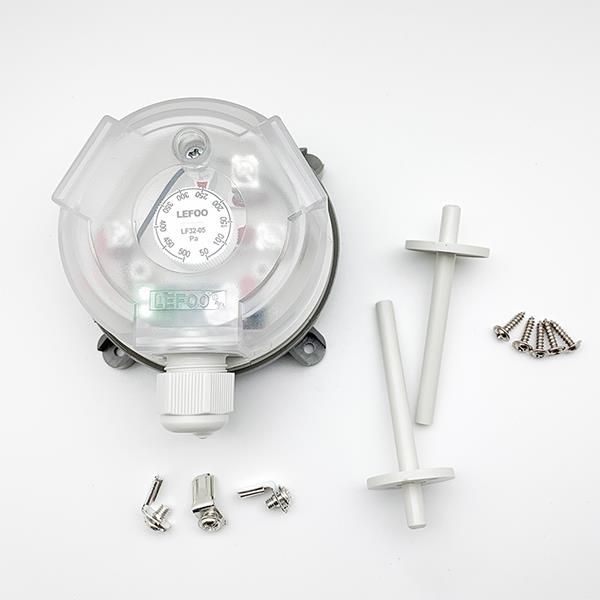

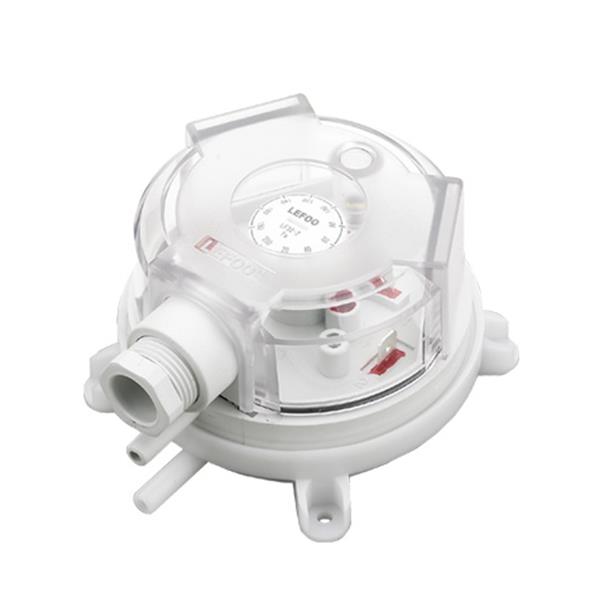

LF32系列壓力開關可感應微小壓力變化進行開關動作。該型壓力開關廣泛適用于通風系統的流量控制過濾器，鼓風機和空氣調節閥之間監控；也適用于加熱線圈過熱保護及工業冷卻回路結霜保護。該產品具可視可調的特點，能直觀地調整壓力開關的動作值。
技術參數
|
系列號 |
LF32 |
|
接口 |
外徑 6.0mm 直插管子 |
|
介質 |
空氣、不易燃或無危害氣體 |
|
最大工作壓力 |
10 kPa |
|
安裝位置 |
膜片在豎直方向的任何位置 |
|
保護等級 |
IP54 (帶罩蓋) |
|
工作溫度 |
-20° C 至 85° C |
|
接觸方式 |
單刀單擲SPST)或 單刀雙擲(SPDT) |
|
電氣指標 |
初始電阻: <400 毫歐;1.5A(0.4A) , 250Vac |
|
接線端子 |
6.4 mm x 0.8 直插端子 |
|
可選項 |
聲光報警功能 |
單位換算：1in/H?O=249Pa 1mbar=100Pa
LF32壓力范圍表
型號
可調范圍
壓差
誤差
LF32-02
20-200(Pa)
10(Pa)
≤5%或±6Pa,取兩者較大值
LF32-03
30-300(Pa)
10(Pa)
≤515%或±6Pa,取兩者較大值
LF32-04
40-400(Pa)
20(Pa)
≤±15%
LF32-05
50-500(Pa)
20(Pa)
≤±15%
LF32-10
200-1000(Pa)
100(Pa)
≤±15%
LF32-25
500-2500(Pa)
150(Pa)
≤±15%
LF32-11
100-1000(Pa)
50(Pa)
≤±15%
LF32-50
1000-5000(Pa)
250(Pa)
≤±15%
